泵用機械密封按結構分類的基本形式有單端面機械密封、雙端面機械密封和串聯機械密封。

　　單端面機械密封：由一對密封端面組成的為單端面機械密封型號。

　　雙端面機械密封：由兩對密封端面組成的為雙端面機械密封型號。

　　串聯機械密封：由兩套或兩套以E同向布置單端面機械密封組成的機械密封為串聯機械密封型號。

　　下面主要分別說明兩種機械密封的結構特點供了解單端面與雙端面機械密封的區別。

　　1、單端面機械密封

　　單端面機械密封結構簡單，如圖單端面機械密封結構圖所示、制造成本低廉，安裝、使用方便，一般用于油、水、有機溶劑及腐蝕性介質。

　　通常使用單端面密封的泵類產品有立式單級管道離心泵、臥式離心泵型號。

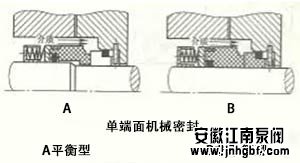

　　單端面機械密封結構圖如下

　　2、雙端面機械密封

　　有壓雙重機械密封(雙端面機械密封)多數用于易燃、易爆、有毒、含顆粒及潤滑性差的介質，通常使用時需配備密封輔助系統，即在兩端面間的密封腔中通入隔離流體，從而改善機械密封的潤滑和機械密封冷卻條件，如圖雙端面機械密封結構圖所示。

　　雙端面機械密封結構圖如下

　　使用雙端面機械密封的泵類產品有：氟塑料離心泵或者JIH不銹鋼化工泵等型號。
