化工離心式泵軸功率計算公式,趕緊收藏!

來源：beachg.cn 時間：2020-01-04 13:59:28 熱度：131℃

文章摘要

導讀：本文是由安徽江南泵閥集團于2020-01-04 13:59:28發布的關于：軸功率離心式泵化工離心式泵軸功率計算公式的資訊，其主要內容為：化工離心式泵的功率通常指輸入功率,即原動機傳到化工離心式泵軸上的功率,故又稱軸功率,用P表示.有效功率即;化工離心式泵的揚程和質量流量及重力加速度的乘積....

　　一、化工離心式泵軸功率計算公式

　　流量×揚程×9.81×介質比重÷3600÷化工離心式泵效率

　　流量單位：立方/小時，

　　揚程單位：米

　　P=2.73HQ/η,

　　其中H為揚程,單位m,Q為流量,單位為m3/h,η為化工離心式泵的效率.P為軸功率,單位KW. 也就是化工離心式泵的軸功率P=ρgQH/1000η(kw),其中的ρ=1000Kg/m3,g=9.8

　　比重的單位為Kg/m3,流量的單位為m3/h,揚程的單位為m,1Kg=9.8牛頓

　　則P=比重*流量*揚程*9.8牛頓/Kg

　　=Kg/m3*m3/h*m*9.8牛頓/Kg

　　=9.8牛頓*m/3600秒

　　=牛頓*m/367秒

　　=瓦/367

　　上面推導是單位的由來,上式是水功率的計算,軸功率再除以效率就得到了.

　　設軸功率為Ne，電機功率為P，K為系數(效率倒數)

　　電機功率P=Ne*K (K在Ne不同時有不同取值，見下表)

　　Ne≤22 K=1.25

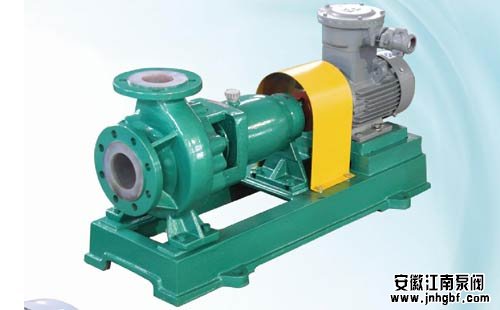

化工離心式泵

　　推薦閱讀：《離心泵功率大超負荷的原因分析及處理方法》

　　二、化工離心式泵的效率及其計算公式

　　指化工離心式泵的有效功率和軸功率之比。η=Pe/P

　　化工離心式泵的功率通常指輸入功率，即原動機傳到化工離心式泵軸上的功率，故又稱軸功率，用P表示。

　　有效功率即：化工離心式泵的揚程和質量流量及重力加速度的乘積。

　　Pe=ρg QH (W) 或Pe=γQH/1000 (KW)

　　ρ：化工離心式泵輸送液體的密度(kg/m3)

　　γ：化工離心式泵輸送液體的重度 γ=ρg (N/ m3)

　　g：重力加速度(m/s)

　　質量流量 Qm=ρQ (t/h 或 kg/s)

　　三、化工離心式泵的效率介紹

　　什么叫化工離心式泵的效率?公式如何?

　　答：指化工離心式泵的有效功率和軸功率之比。η=Pe/P

　　化工離心式泵的功率通常指輸入功率，即原動機傳到化工離心式泵軸上的功率，故又稱軸功率，用P表示。

　　有效功率即：化工離心式泵的揚程和質量流量及重力加速度的乘積。

　　Pe=ρg QH W 或Pe=γQH/1000 (KW)

　　ρ：化工離心式泵輸送液體的密度(kg/m3)

　　γ：化工離心式泵輸送液體的重度 γ=ρg (N/ m3)

　　g：重力加速度(m/s)

　　質量流量 Qm=ρQ t/h 或 kg/s
